Salut! En tant que fournisseur deCompresseur d'air à vis, On me pose souvent des questions sur les composants de ces machines. Une partie qui apparaît toujours est le clapet anti-retour. Donc, j'ai pensé prendre quelques minutes pour expliquer ce qu'un clapet anti-retour fait dans un compresseur à vis à vis.
Commençons par les bases. Un compresseur d'air à vis est un type de compresseur de déplacement positif. Il utilise deux vis hélicoïdales de maillage, également appelées rotors, pour comprimer l'air. Au fur et à mesure que les rotors tournent, l'air est attiré dans le compresseur et piégé entre les rotors. L'air est ensuite comprimé lorsqu'il se déplace le long des rotors et est déchargé à une pression plus élevée.
Maintenant, où s'intègre le clapet anti-retour dans tout cela? Eh bien, le clapet anti-retour est un composant crucial qui garantit le bon fonctionnement du compresseur. Son travail principal est de permettre à l'air de s'écouler dans une seule direction. Dans un compresseur d'air à vis, le clapet anti-retour est généralement situé entre le débit du compresseur et le réservoir du récepteur d'air.
Empêcher le reflux
L'une des fonctions principales du clapet anti-retour consiste à empêcher le reflux. Lorsque le compresseur est en cours d'exécution, il comprime l'air et l'envoie dans le réservoir du récepteur d'air. Sans clapets anti-retour, l'air comprimé dans le réservoir pourrait reculer dans le compresseur lorsqu'il s'arrête. Ce reflux peut causer quelques problèmes.
Tout d'abord, il peut mettre une contrainte inutile sur les composants du compresseur. Lorsque l'air comprimé recule, il peut forcer les rotors à tourner dans la direction opposée, ce qui peut endommager les roulements et autres pièces mobiles. Deuxièmement, cela peut entraîner une perte de pression dans le réservoir du récepteur d'air. Si l'air comprimé revient dans le compresseur, la pression dans le réservoir baissera et le compresseur devra travailler plus dur pour reprendre la pression.
Le clapet anti-retour empêche ce reflux en fermant lorsque le compresseur s'arrête. Il a un disque à ressort ou une balle qui bloque le flux d'air dans le sens inverse. Lorsque le compresseur fonctionne, la pression de l'air comprimé pousse le disque ou la balle ouverte, permettant à l'air de s'écouler dans le réservoir. Mais lorsque le compresseur s'arrête, la pression du côté du réservoir devient supérieure à la pression du côté du compresseur et le ressort ferme la vanne, empêchant le reflux.
Maintenir la pression du système
Une autre fonction importante du clapet anti-retour consiste à maintenir la pression du système. Dans un système d'air comprimé, le réservoir du récepteur d'air agit comme un tampon. Il stocke l'air comprimé et fournit un approvisionnement régulier d'air à l'équipement en aval. Le clapet anti-retour aide à maintenir la pression dans le réservoir en empêchant l'air comprimé de s'échapper dans le compresseur.
Lorsque le compresseur est en cours d'exécution, il ajoute en continu de l'air comprimé au réservoir. Le clapet anti-retour permet à cet air d'entrer dans le réservoir mais l'empêche de couler en arrière. En conséquence, la pression dans le réservoir s'accumule progressivement jusqu'à ce qu'elle atteigne la pression réglée. Une fois la pression réglée atteinte, le compresseur s'arrête et le clapet anti-retour maintient la pression dans le réservoir stable.
Ceci est particulièrement important dans les applications où une alimentation constante d'air comprimé est nécessaire. Par exemple, dans une usine de fabrication, de nombreuses machines s'appuient sur de l'air comprimé pour fonctionner. Si la pression dans le système baisse soudainement, elle peut entraîner un dysfonctionnement des machines ou produire des produits défectueux. Le clapet anti-retour permet de garantir que la pression du système reste stable, fournissant une alimentation fiable d'air comprimé à l'équipement.
Protéger le compresseur
Le clapet anti-retour joue également un rôle dans la protection du compresseur contre les dommages. En plus de prévenir le reflux, il peut également protéger le compresseur des surtensions de pression. Des surtensions peuvent se produire lorsqu'il y a un changement soudain dans l'écoulement de l'air comprimé, comme lorsqu'une grande valve en aval est ouverte ou fermée rapidement.
Ces surtensions peuvent être très dommageables pour le compresseur. Ils peuvent provoquer une augmentation de la pression du système, ce qui peut mettre une contrainte excessive sur les composants du compresseur. Le clapet anti-retour peut aider à absorber ces surtensions de pression en agissant comme un tampon. Lorsqu'une vague de pression se produit, le clapet anti-retour peut se fermer rapidement, empêchant la surtension d'atteindre le compresseur.
Différents types de clapulades
Il existe plusieurs types de clandes à contre-courant qui peuvent être utilisés dans un compresseur d'air à vis. Les types les plus courants sont le clapet anti-retour, le clapet anti-retour de levage et le clapet anti-retour à balle.
- Valve de contrôle de balançoire:Ce type de clapet anti-retour a un disque à charnière qui se balance et fermé. Lorsque le compresseur est en cours d'exécution, le flux d'air comprimé pousse le disque ouvert, permettant à l'air de passer. Lorsque le compresseur s'arrête, le disque oscille en raison de la gravité et de la différence de pression, empêchant le reflux. Les clapulades de balançoire sont relativement simples et peu coûteux, mais ils peuvent être sujets à des claquements, ce qui peut provoquer du bruit et des vibrations.
- Calline de contrôle de levage:Un clapet anti-alliance a un disque qui monte et descend dans un guide. Lorsque le compresseur fonctionne, la pression de l'air comprimé soulève le disque, permettant à l'air de s'écouler. Lorsque le compresseur s'arrête, le disque tombe et ferme la vanne, empêchant le reflux. Les clapets anti-témoins de levage sont plus fiables que les clapulades de balançoire et sont moins sujets aux claquements. Cependant, ils sont également plus chers.
- Valve de contre contrôle de la balle:Un clapet anti-retour à balle utilise une balle pour bloquer le débit d'air. Lorsque le compresseur est en cours d'exécution, la pression de l'air comprimé repousse la balle loin du siège de la valve, permettant à l'air de passer à travers. Lorsque le compresseur s'arrête, la pression du côté du réservoir repousse la balle sur le siège, fermant la vanne et empêchant le reflux. Les clapets anti-retour à billes sont simples et compacts, et ils sont moins susceptibles de rester coincés que les autres types de clapulades.
Importance de l'entretien régulier
Comme tout autre composant d'un compresseur d'air à vis, le clapet anti-retour nécessite un entretien régulier. Au fil du temps, la valve peut devenir sale ou usée, ce qui peut affecter ses performances. Si la vanne ne se ferme pas correctement, elle peut permettre un reflux, ce qui a entraîné les problèmes que j'ai mentionnés plus tôt.
L'entretien régulier du clapet anti-retour comprend le nettoyage et l'inspection. Vous devez nettoyer périodiquement la vanne pour éliminer toute saleté, débris ou huile qui peut y avoir accumulé. Vous devez également inspecter la vanne pour les signes d'usure, tels que les fissures ou les dommages au ressort ou au disque. Si vous remarquez des problèmes, vous devez remplacer la vanne dès que possible.
Autres compresseurs dans notre gamme
Dans notre entreprise, nous ne proposons pas seulementCompresseur d'air à vis. Nous avons également une gamme d'autres compresseurs d'air de haute qualité, tels queCompresseur d'air à fréquence variable de l'aimant permanentetCompresseur d'air sans huile.

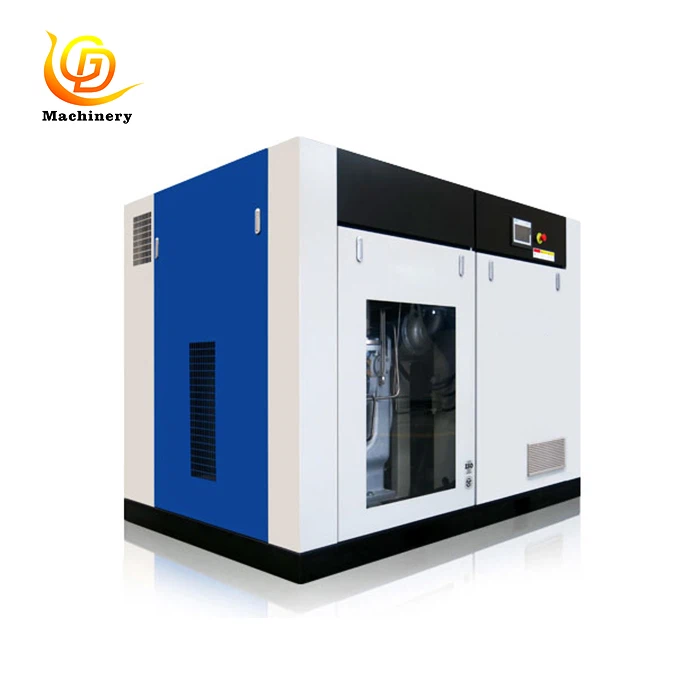

Les compresseurs d'air à fréquence variable de l'aimant permanent sont économes en énergie et peuvent ajuster leur vitesse en fonction de la demande d'air comprimé. Cela signifie qu'ils peuvent vous faire économiser beaucoup d'argent sur les coûts énergétiques à long terme. Les compresseurs d'air sans huile, en revanche, sont idéaux pour les applications où la contamination par l'huile est une préoccupation, comme dans l'industrie des aliments et des boissons ou dans les applications médicales.
Conclusion
En conclusion, le clapet anti-retour est un composant vital dans un compresseur d'air à vis. Il empêche le reflux, maintient la pression du système et protège le compresseur des dommages. En comprenant ses fonctions, vous pouvez vous assurer que votre compresseur fonctionne efficacement et de manière fiable.
Si vous êtes sur le marché pour un compresseur d'air à vis ou tout autre type de compresseur d'air, nous serions ravis d'aider. Nous avons une large gamme de produits pour répondre à différents besoins et budgets. Que vous soyez un propriétaire de petite entreprise ou une grande entreprise industrielle, nous pouvons vous fournir le bon compresseur pour votre demande.
N'hésitez pas à nous contacter pour plus d'informations ou à discuter de vos besoins spécifiques. Nous sommes ici pour vous aider à trouver la solution parfaite du compresseur d'air pour votre entreprise.
